不锈钢铸件铸拜造工艺特点

不锈钢bai钢铸造件锻造du的物理性能比生铁高，但其锻造特性却比铸zhi铁差。由于不锈钢板精密铸件的溶点较高，脱溶易空气氧化、钢液的流通性差、收拢大，其体缩水率为10～14%，线收拢为1.8～2.5%。为避免不锈钢铸件造成浇不够、冷隔、缩松和缩松、裂痕及夹渣等缺点，务必采用比生铁繁杂的加工工艺对策：

1、因为脱溶的流通性差，为避免不锈钢铸件造成冷隔和浇不够，不锈钢铸件的厚度不可以低于8毫米；浇筑系统软件的构造务求简易、且横截面规格比生铁的大；选用干金属型铸或热金属型铸；适度提升浇筑溫度，一般为1520°～1600℃，由于浇筑溫度高，钢液的氢压大、维持液体的时间长，流通性可获得改进。可是浇温过高，会造成晶体粗壮、热裂、出气孔和夹渣等缺点。因而一般中小型、厚壁及样子繁杂的铸造件，其浇筑溫度约为钢的熔点溫度+150℃；大中型、薄壁铸造件的浇筑溫度比其溶点高于100℃上下。

2、因为不锈钢板精密铸件的收拢大大的超出生铁，为避免铸造件出現缩松、缩松缺点，在锻造工艺上大多数选用浇口和、冷铁和补助等对策，以完成次序凝结。

除此之外，为避免铝合金压铸件造成缩松、缩松、出气孔和裂痕缺点，应使其壁厚匀称、防止斜角和斜角构造、在金属型铸用型沙里加木屑、在型芯里加焦碳、及其选用中空型芯和油砂芯等来改进砂模或型芯的忍让性和透气性能。

当代熔模铸造方式在工业化生产中获得具体运用是在二十世纪四十年代。那时候航空公司涡喷发动机的发展趋势，规定生产制造象叶子、离心叶轮、喷头等样子繁杂，规格高精密及其表面光洁的耐热合金零件。因为耐热合金原材料难以机械加工制造，零件样子繁杂，以至不可以或难以用其他方式生产制造，因而，必须找寻一种新的高精密的成形加工工艺，因此效仿古时候广为流传出来的失蜡铸造，历经对原材料和加工工艺的改善，当代熔模铸造方式古时候加工工艺的基本上得到 关键的发展趋势。

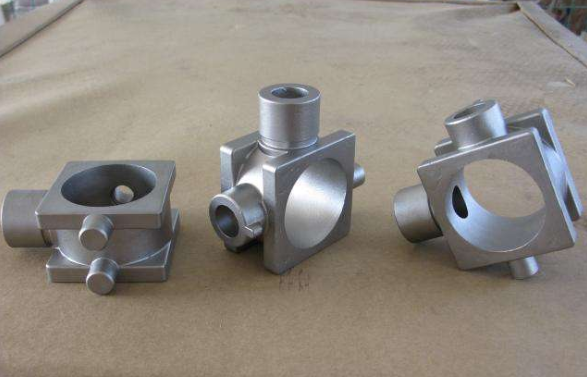

说白了熔模铸造加工工艺，简易说便是用易熔原材料（比如蜡料或塑胶）做成可熔性实体模型（通称熔模或实体模型），在其上涂敷若干层特别制作的防火建筑涂料，历经干躁和硬底化产生一个总体型壳后，再用蒸气或开水从型壳中熔掉实体模型，随后把型壳放置沙盒中，在其四周添充干砂造型设计，最终将金属型铸放进煅烧炉中历经高溫培烧（如选用高韧性型壳时，可无须造型设计而将出模后的型壳立即培烧），金属型铸或型壳经培烧后，于在其中浇筑熔化金属材料而获得铸造件。

熔模铸造件规格精密度较高，一般达到CT4-6（砂模铸造为CT10~13，铝压铸为CT5~7）,自然因为熔模铸造的加工工艺全过程繁杂，危害铸造件规格精密度的要素较多，比如模料的收拢、熔模的形变、型壳在加温和制冷全过程中的线量转变、铝合金的缩水率及其在凝结全过程中铸造件的形变等，因此 一般熔模铸造件的规格精密度尽管较高，但其一致性仍需提升（选用中、高溫蜡料的铸造件规格一致性要提升许多）。

抑制熔模时，选用凹模表层光滑度高的压型板，因而，熔模的表层光滑度也较为高。除此之外，型壳由耐热的独特粘接剂和耐火保温材料配置成的防火建筑涂料涂挂在熔模上而做成，与熔化金属材料直接接触的凹模内表层光滑度高。因此 ，熔模铸造件的表层光滑度比一般铸铁件的高，一般达到Ra.1.6~3.2μm。

熔模铸造较大 的优势便是因为熔模铸造件拥有很高的规格精密度和表层光滑度，因此 可降低机械加工制造工作中，仅仅在零件上规定较高的位置留少量加工的剩余量就可以，乃至一些铸造件只留打磨抛光、打磨抛光容量，无须机械加工制造就可以应用。不难看出，选用熔模铸造方式可很多节约机械设备和生产加工综合工时，大幅节省金属材料原料。

熔模铸造方式的另一优势是，它能够 锻造各种各样铝合金的繁杂的铸造件，非常能够 锻造耐热合金铸造件。如喷气式样柴油发动机的叶子，其流线形外部轮廓与制冷用内壁，用机械加工制造加工工艺基本上没法产生。用熔模铸造加工工艺生产制造不但能够 保证大批量生产，确保了铸造件的一致性，并且防止了机械加工制造后残余刀纹的应力。

熔模铸造步骤以下：

射腊、制壳、脱腊、铸造、震壳、打沙、酸洗钝化、不锈钢抛光、再酸洗钝化、打磨抛光。

其他的加工工艺楼顶几个已述。
